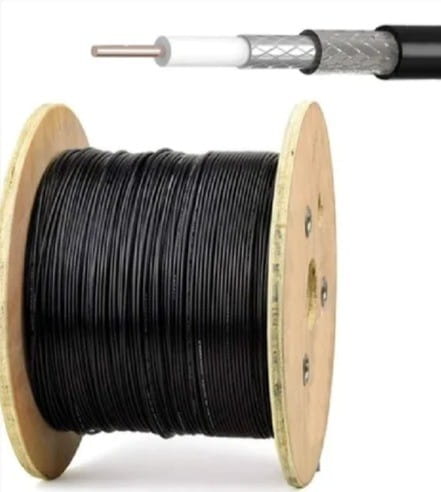

HLF200 COAX CABLE

Construction

………………………………………………………………………………………

Inner Conductor                       1.12 mm
Dielectric                                     2.95 mm
Outer Conductor                       3.66 mm
Jacket                                            4.95 mm

……………………………………………………………………………………………………………………………………………………

Properties Details

……………………………………………………………..
Cutoff Frequency      -3 GHz
Characteristics Impedance – 50Ω
V.S.W.R   – 1.2@ 3000MHz
Capacitance – 80.4pF/m
Min. Bending Radius – 19.1mm
Nominal Weight – 0.05 Kg/mm
DC Resistance (Inner Conductor) – 17.59Ω
DC Resistance (Outer Conductor) – 16.08Ω
Dielectric Strength 1.6KV
Peak Power Rating 2.5KW

………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..

Attenuation & Power

……………………………………………………………………………

Frequency                 Attenuation dB/100Mtr                     Power Rating(KW)
100Mhz                                10.8                                                                1.02

450 MHz                              22.8                                                               0.26
900 MHz                             32.8                                                                0.15
2000 MHz                          49.3                                                                0.12
3000 MHz                          61.3                                                                 0.09
